阿里云云监控集成

ProtonBase 已集成阿里云云监控，您可以通过配置将 ProtonBase 服务的监控数据推送到阿里云云监控。之后，您可以直接在云监控仪表板中查看这些指标，并针对指定监控指标设置报警。

前提条件

配置步骤

Step 1. 创建云监控指标仓库

  1. 访问阿里云云监控管控台-指标仓库 (opens in a new tab)。
  2. 点击“创建指标仓库”，为 ProtonBase 监控指标创建一个新的指标仓库。
  3. 复制指标仓库名，以备 step 4 使用。

Step 2. 创建 RAM 权限策略

  1. 访问阿里云 RAM 访问控制 - 权限策略 (opens in a new tab)。

  2. 点击“创建指标仓库”，为 ProtonBase 监控指标的订阅创建一个新的权限策略。

    • 创建方式：脚本编辑
    • 脚本名称： ProtonbaseMetricsPublishPolicy
    • 脚本内容：如下
{
  "Version": "1",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "cms:DescribeCustomNamespace",
        "cms:PutHybridMonitorMetricData"
      ],
      "Resource": "*"
    }
  ]
}

Step 3. 创建 RAM 角色

  1. 访问阿里云 RAM 访问控制 - 角色 (opens in a new tab)。

  2. 点击“创建角色”，为 ProtonBase 监控指标的订阅创建一个新的角色。

    • 角色名称：protonbase-metrics（可以自定义）
    • 信任的云账号：选择"其他云账号"，账号ID设置为 1359487952478041

  3. 点击前述步骤创建的角色 ，点击“新增授权”，设置权限策略为前述步骤的 “ProtonbaseMetricsPublishPolicy” 。

  4. 点击前述步骤创建的角色，点击“信任策略”，允许 ProtonBase 账号 “acs:ram::1359487952478041:user/protonbase” 扮演该角色，信任策略配置如下：

{
  "Statement": [
    {
      "Action": "sts:AssumeRole",
      "Effect": "Allow",
      "Principal": { "RAM": ["acs:ram::1359487952478041:user/protonbase"] }
    }
  ],
  "Version": "1"
}
  1. 点击前述步骤创建的自定义角色名称 “protonbase-metrics”，查看“基本信息”，复制 ARN 信息以备以备 step 4 使用。

Step 4. ProtonBase 配置指标推送

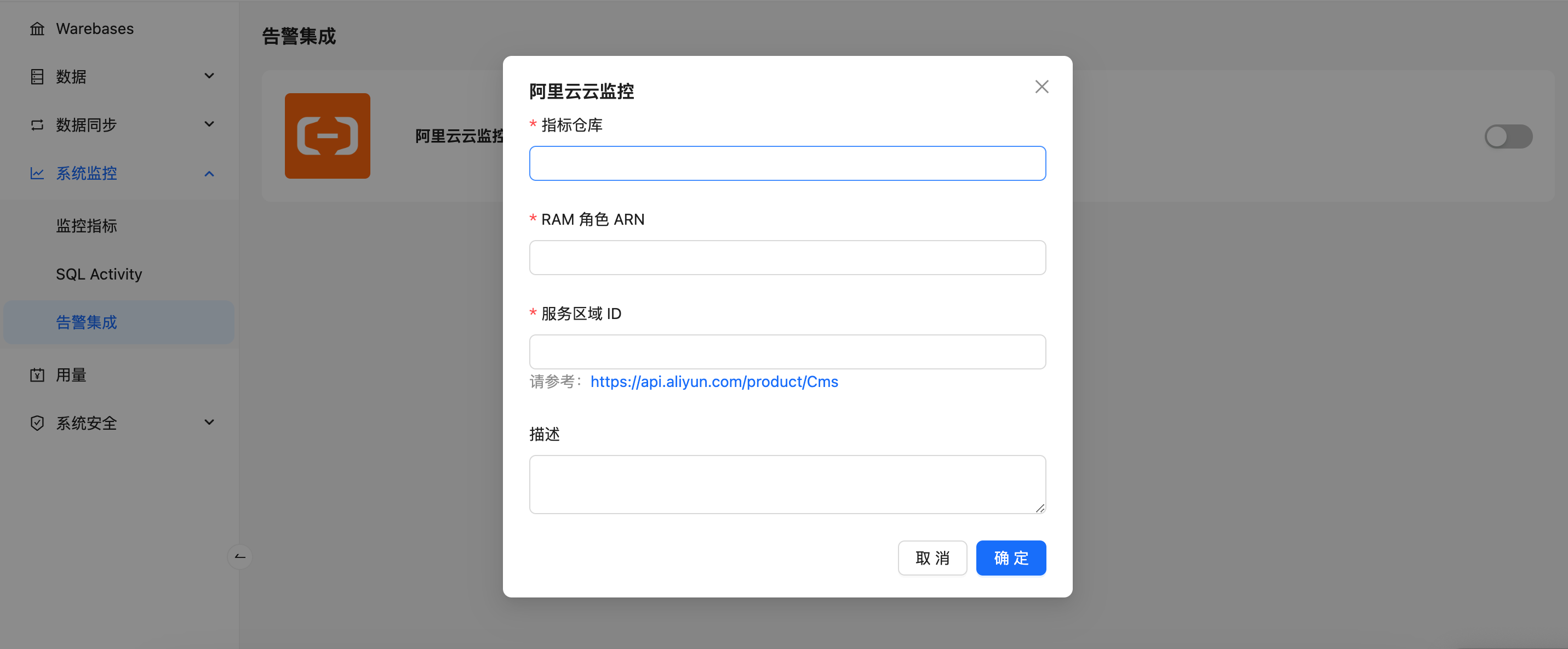

  1. 登录 ProtonBase控制台- 系统监控 - 告警集成 页面， 点击 阿里云云监控 启动集成，表单参数详见前述准备工作：
    • 指标仓库：参考 Step 1
    • RAM 角色 ARN：参考 Step3
    • 服务区域 ID：根据所在业务在阿里云区域的分布情况设置

  1. 点击 确定 以完成云监控集成配置。预计 1-2 分钟后开始正式推送监控指标，您可前往云监控/指标仓库/指标仓库详情 (opens in a new tab)查看指标数据，集成配置的“指标仓库”会提示 指标仓库详情 的超链接。

监控指标

当前 ProtonBase 支持以下实时监控指标到云监控

指标名指标名（中文）类型样例值label含义
Warebase 计算指标
warebase_expect_units目标规格gauge5
  • _cloudProvider
  • _region
  • _datacloudId
  • _id
  • _name

目标/当前 规格：显示 Warebase 的目标和当前规格。当前规格指 Warebase 处于正常服务状态的 Unit 数量。例如，在新建或扩容时， 目标规格 > 当前规格 的情况会暂时出现，随后会调整为 目标规格 = 当前规格 。如果持续出现目标规格 != 当前规格的情况，则可能指示系统处于非正常状态，此时应联系管理员。

warebase_running_units当前规格gauge5
warebase_resource_percent_normalized利用率gauge0.8

利用率：表示 Warebase 资源的使用率，综合考虑了 CPU 和内存的消耗。如果这一指标持续高于 80%，可能需要考虑扩容。

warebase_select_qpsSelect QPSgauge1000

QPS: 显示 Warebase 每秒处理的 SQL 语句数量，包括 Select、Update、Insert、Delete 和 Copy 等类型。

warebase_update_qpsUpdate QPSgauge1000
warebase_insert_qpsInsert QPSgauge1000
warebase_delete_qpsDelete QPSgauge1000
warebase_copy_qpsCopy QPSgauge1
warebase_failure_qps失败 Query QPSgauge1

失败 Query 数：显示 Warebase 每秒执行失败的 SQL 语句数量。如数值突增，需结合业务和系统状况进行分析。

warebase_insert_affected_rowsInsert 影响行数gauge10000

影响行数：显示 Warebase 每秒执行插入（INSERT）、更新（UPDATE）或删除（DELETE）操作后受影响的行数。如出现异常或结果不符合预期，需结合业务和系统状况进行分析。

warebase_update_affected_rowsUpdate 影响行数gauge10000
warebase_delete_affected_rowsDelete 影响行数gauge10000
warebase_copy_affected_rowsCopy 影响行数gauge10000
warebase_sql_select_p90_latencySelect 延迟（P90）gauge38818282.52(纳秒)

各类型 SQL 延迟：分别统计 Warebase 上各类型 SQL（select、insert、update、delete、copy）的 P99 延迟和 P90 延迟。如果指标长时间异常（如持续数分钟），需结合业务和系统状况进行分析。

warebase_sql_select_p99_latencySelect 延迟（P99）gauge38818282.52(纳秒)
warebase_sql_insert_p90_latencyInsert 延迟（P90）gauge38818282.52(纳秒)
warebase_sql_insert_p99_latencyInsert 延迟（P99）gauge38818282.52(纳秒)
warebase_sql_update_p90_latencyUpdate 延迟（P90）gauge38818282.52(纳秒)
warebase_sql_update_p99_latencyUpdate 延迟（P99）gauge38818282.52(纳秒)
warebase_sql_delete_p90_latencyDelete 延迟（P90）gauge38818282.52(纳秒)
warebase_sql_delete_p99_latencyDelete 延迟（P99）gauge38818282.52(纳秒)
warebase_sql_copy_p90_latencyCopy 延迟（P90）gauge38818282.52(纳秒)
warebase_sql_copy_p99_latencyCopy 延迟（P99）gauge38818282.52(纳秒)
warebase_sql_service_p90_latencySQL 延迟（P90）gauge38818282.52(纳秒)

SQL 延迟：P99：统计 Warebase 上 99% 的 SQL 语句执行耗时； P90：统计 Warebase 上 90% 的 SQL 语句执行耗时。如果 P99 延迟或 P90 延迟指标长时间异常（如持续数分钟），需结合业务和系统状况进行分析。

warebase_sql_service_p99_latencySQL 延迟（P99）gauge38818282.52(纳秒)
warebase_network_receive_bytes网络吞吐（接收）gauge92468.533333(字节)

网络吞吐：显示 Warebase 的网络吞吐量，包括接收和发送的字节数。

warebase_network_send_bytes网络吞吐（发送）gauge92468.533333(字节)
warebase_active_sql_connections活跃连接数gauge100

连接数：显示 Warebase 上的 SQL 连接数，包括活跃和空闲连接。

warebase_idle_sql_connections闲置连接数gauge20
Database 存储指标
database_size_bytesDatabase 存储大小gauge1073741824 (即 1TB)
  • _cloudProvider
  • _region
  • _datacloudId
  • _handle

各 Database 存储大小：显示每个数据库的存储大小。

数据库存储大小包括所有数据所占用的底层存储空间，涵盖表索引数据和事务日志。数据插入、修改、索引整理、事务执行、schema 变更、复制和快照等操作都会影响存储大小。按照物理大小（多副本）方式统计。

database_hot_size_bytesDatabase 热存存储大小gauge1073741824 (即 1TB)
  • _cloudProvider
  • _region
  • _datacloudId
  • _handle

各 Database 热存存储大小，按照逻辑大小（单副本）方式统计

database_wal_size_bytesDatabase 日志存储大小gauge1073741824 (即 1TB)
  • _cloudProvider
  • _region
  • _datacloudId
  • _handle

各 Database 日志存储大小，按照逻辑大小（单副本）方式统计

Backup 备份指标
backup_size_bytesBackup 存储大小gauge1073741824 (即 1TB)
  • _cloudProvider
  • _region
  • _datacloudId
  • _handle
各备份 Backup 存储大小
Teleport 数据同步指标
teleport_source_idle_timegaugetodo
  • _cloudProvider
  • _region
  • _datacloudId
  • _jobId
  • _jobName

Source 闲置时间，单位秒当前系统时间 - 上一条数据的 event time 在没有数据的情况下，该指标会增加。

teleport_emit_event_timegaugetodo

最近一次读取到的数据延时时间，单位秒最近一次读取到数据的系统时间 - 最近一次读取到数据的业务时间在源端没有数据的情况，该指标不会增加

teleport_source_heartbeat_timegaugetodo

源端心跳时间，单位秒指标产生的时间 - 最近一次尝试读取源端的系统时间如果该指标持续增大，说明被写入端反压了

teleport_rpsgaugetodo每秒记录数
teleport_bpsgaugetodo每秒字节数
